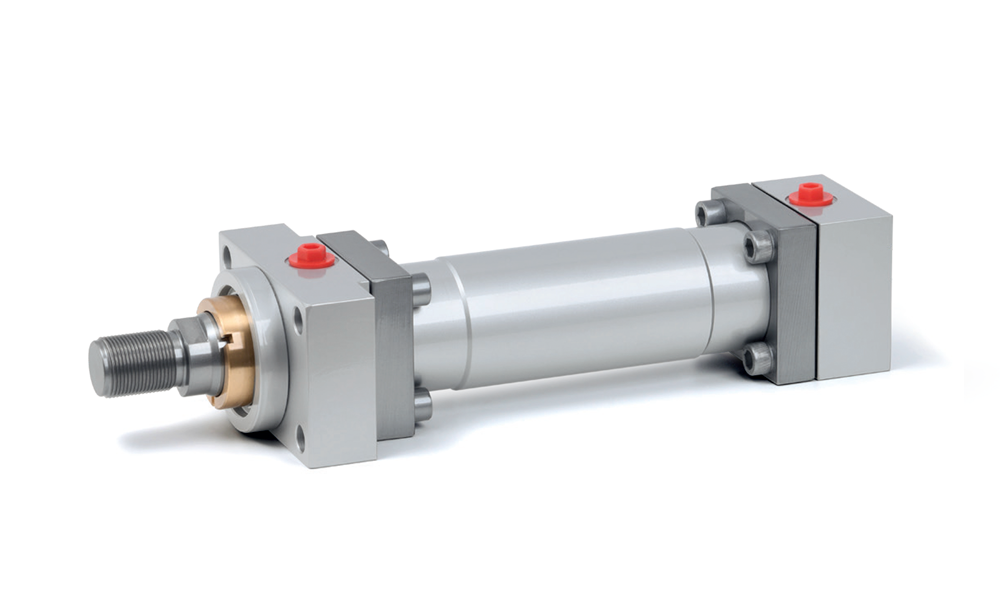

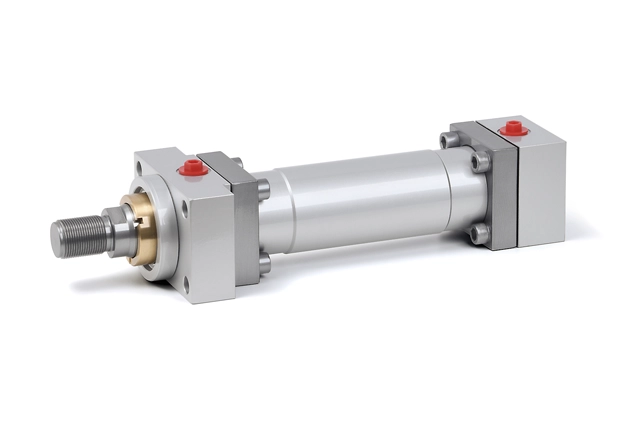

Siłowniki hydrauliczneISO 6020/2 serii HD / HK
Stabilność i wytrzymałość do 210 barów
Siłowniki hydrauliczne ISO 6020/2 serii HD/HK wykorzystują w konstrukcji przeciwkołnierze, dzięki czemu zapewniają doskonałą stabilność pracy — a konkretnie przy bardzo długich skokach tłoczyska oraz przy ciśnieniu roboczym do 210 barów.
Ponadto są dostępne w wielu konfiguracjach mocowań, zgodnych z wymaganiami normy ISO 6020/2, a także z szeroką gamą uszczelnień dopasowanych do różnych cieczy roboczych i warunków eksploatacji. Co istotne, wszystkie siłowniki są testowane zgodnie z normą ISO 10100, co dodatkowo potwierdza ich wysoką jakość wykonania.
Dlaczego warto wybrać siłowniki z przeciwkołnierzami zamiast wersji ze śrubami ściągającymi?
W porównaniu do siłowników ze śrubami ściągającymi (np. naszej serii CD/DK/MD), konstrukcja z przeciwkołnierzami eliminuje ryzyko wydłużania się śrub pod obciążeniem, co w efekcie przekłada się na większą stabilność pracy przy długich skokach tłoczyska i w wymagających warunkach eksploatacji.
Co więcej, dzięki temu rozwiązaniu siłowniki HD/HK mogą pracować przy wyższym ciśnieniu roboczym — 210 barów wobec 160 barów w typowych konstrukcjach ze śrubami ściągającymi — zachowując przy tym te same wymiary zewnętrzne, zgodnie z normą ISO 6020/2. W rezultacie zyskują Państwo bardziej wytrzymałe rozwiązanie bez konieczności zwiększania gabarytów urządzenia.
Parametry pracy i bezpieczeństwo
Siłowniki hydrauliczne serii HD/HK pracują przy nominalnym ciśnieniu roboczym 210 barów, a każdy egzemplarz jest dodatkowo testowany na ciśnienie próbne 315 barów, zgodnie z normą ISO 10100. Dzięki temu marginesowi bezpieczeństwa mają Państwo gwarancję niezawodnej i bezawaryjnej pracy nawet w najbardziej wymagających zastosowaniach przemysłowych.
Dostępne średnice tłoka
Ponadto siłowniki HD/HK dostępne są we wszystkich średnicach przewidzianych normą ISO 6020/2 — od 50 do 200 mm (HD: 50/63/80/100 mm, HK: 125/160/200 mm). Dzięki tak szerokiemu zakresowi można dobrać właściwy model niemal do każdego zastosowania przemysłowego.
Jak dobrać odpowiedni siłownik? — konfigurator online
Aby jeszcze bardziej ułatwić Państwu wybór właściwego modelu, udostępniamy konfigurator siłowników, który krok po kroku prowadzi przez proces doboru i na bieżąco weryfikuje poprawność wybranej konfiguracji. Po jego zakończeniu można od razu pobrać kompletną dokumentację techniczną wraz z modelami 2D i 3D siłownika, dzięki czemu mogą Państwo natychmiast wykorzystać je w swoim projekcie.
| Norma | ISO 6020/2 – DIN 24554 |
| Średnica tłoka | HD: 50 / 63 / 80 / 100 mm HK: 125 / 160 / 200 mm |
| Ciśnienie | robocze: 210 bar testowania: 315 bar |
| Otwory gwintowane | z przodu ISO MX5 z tyłu ISO MX6 |
| Kołnierz | przedni ISO ME5 tylny ISO ME6 |
| Łapy | przednie i tylne ISO MS2 |
| Ucho | z łożyskiem przegubowym ISO MP5 bez łożyska przegubowego ISO MP3 widełki ISO MP1 |
| Czopy | przednie ISO MT1 tylne ISO MT2 |
| Standardowe | maksymalna prędkość: 0.5 m/s temperatura pracy: -20 / 80 °C ciecz robocza: oleje mineralne |
| Nisko tarciowe | maksymalna prędkość: 1 m/s temperatura pracy: -20 / 80 °C ciecz robocza: oleje mineralne |
| Viton | maksymalna prędkość: 1 m/s temperatura pracy: -20 / 150 °C ciecz robocza: oleje mineralne , estry fosforowe |
| Ciecze HFC | maksymalna prędkość: 1m/s temperatura pracy: -20 / 80 °C ciecz robocza: HFC |
| Materiał tłoczyska | chromowana stal CK45 twarda chromowana stal nierdzewna ulepszana cieplnie chromowana stal stal z powłoką niklowo-chromową (Ni-Cr) hartowana chromowana stal |
| Końcówka tłoczyska | gwint zewnętrzny gwint wewnętrzny tenon |
| Czujniki położeń krańcowych | przód i/lub tył z osłoną |
| Płyta CETOP | ISO 4401-03 NG6 ISO 4401-05 NG10 |
| Odprowadzenie przecieków z dławnicy | na życzenie Klienta |
Ochrona przed zużyciem i szczelność

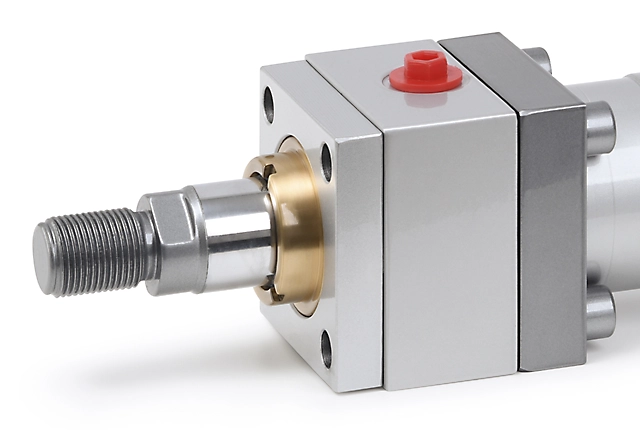

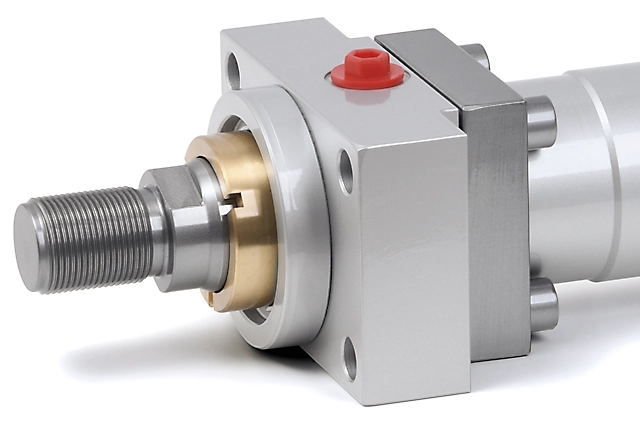

Wszystkie nasze siłowniki hydrauliczne, w tym serię HD/HK, wyposażamy w dławnicę z brązu prowadzącą tłoczysko. Materiał ten ogranicza tarcie podczas ruchu tłoczyska, a jednocześnie chroni jego powierzchnię przed zarysowaniami. Dzięki temu uszczelnienia zachowują pełną szczelność przez cały okres eksploatacji, co skutecznie zapobiega przeciekom — zarówno wewnętrznym, a także zewnętrznym.
Dostępne uszczelnienia
Oferujemy kilka wariantów uszczelnień dopasowanych do warunków pracy: zarówno wysoko szczelne, nisko tarciowe, wysokotemperaturowe jak i przeznaczone do cieczy specjalnych (np. HFC). Dodatkowo dostępne są metalowe zgarniacze (wipery), które jeszcze skuteczniej usuwają zanieczyszczenia z powierzchni tłoczyska — rozwiązanie szczególnie polecane przy pracy w zapylonym lub zabrudzonym środowisku.
Amortyzacja końca skoku i długa żywotność
Regulowane hamowanie końca biegu, wyposażone w system szybkiego powrotu, zapobiega uderzeniom mechanicznym pod koniec skoku tłoczyska. Parametry amortyzacji można dostosować do konkretnych warunków i obciążeń, które mają zostać wytłumione, co bezpośrednio przekłada się na dłuższą, bezawaryjną żywotność siłownika.
Czujniki i integracja z automatyką przemysłową
Siłowniki HD/HK mogą być wyposażone w czujniki zbliżeniowe wykrywające położenie tłoka na obu końcach skoku lub w liniowe przetworniki położenia — kompatybilne z najpopularniejszymi systemami automatyki przemysłowej. Ponadto, dzięki zintegrowanym płytom CETOP (zgodnym z normą ISO 4401), możliwy jest bezpośredni montaż zaworów sterujących na korpusie siłownika, bez potrzeby stosowania dodatkowego osprzętu.
