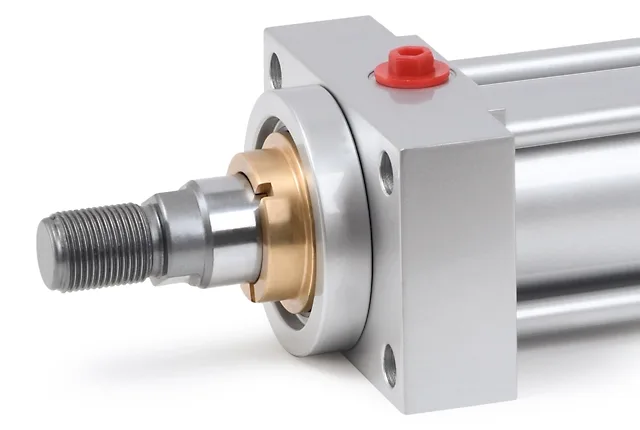

Serwosiłowniki hydrauliczne Conforti integrują liniowe przetworniki położenia z zaawansowaną technologią magnetostrykcyjną do precyzyjnego sterowania pozycją w zastosowaniach automatyki przemysłowej. Zakres obejmuje wersje ISO 6020/2 (seria TD, TK, TH, TX) i ISO 6022 (seria TP), zapewniając kompletne rozwiązania dla systemów wymagających ciągłego i dokładnego sprzężenia zwrotnego pozycji. Każdy serwosiłownik jest testowany zgodnie z normą ISO 10100 i zawiera przetworniki bezkontaktowe zapewniające niezawodność i precyzyjną kontrolę położenia dla krytycznych zastosowań przemysłowych.
| Norma | ISO 6020/2 – ISO 6022 |
| Średnica tłoka | od 40 mm do 200 mm |
| Ciśnienie | robocze: 160 bar (TD/TK), 210 bar (TH/TX), 250 bar (TP) testowania: 240 bar (TD/TK), 315 bar (TH/TX), 375 bar (TP) |
| Sygnał wyjściowy analogowy | 0-10 V 4-20 mA |
| Sygnał wyjściowy cyfrowy | SSI (Synchroniczny Interfejs szeregowy) PROFINET EtherCAT® EtherNet/IP™ CANbus DeviceNET Profibus POWERLINK |
| ISO 6020/2 ze śrubami ściągającymi | |
| Otwory gwintowane | z przodu ISO MX5 z tyłu ISO MX6 |
| Kołnierz | przedni ISO ME5 tylny ISO ME6 |
| Łapy | przednie i tylne ISO MS2 |
| Ucho | z łożyskiem przegubowym ISO MP5 bez łożyska przegubowego ISO MP3 widełki ISO MP1 |
| Czopy | przednie ISO MT1 pośrodku ISO MT4 tylne ISO MT2 |
| Przedłużone śruby | przednie i tylne: ISO MX1 przednie: ISO MX3 tylne: ISO MX2 |
| ISO 6020/2 z przeciw flanszami | |
| Otwory gwintowane | z przodu ISO MX5 z tyłu ISO MX6 |
| Kołnierz | przedni ISO ME5 tylny ISO ME6 |
| Łapy | przednie i tylne ISO MS2 |
| Ucho | z łożyskiem przegubowym ISO MP5 bez łożyska przegubowego ISO MP3 widełki ISO MP1 |
| Czopy | przednie ISO MT1 tylne ISO MT2 |
| ISO 6022 | |
| Kołnierz | przedni ISO MF3 tylny ISO MF4 |
| Łapy | przednie i tylne ISO MS2 |
| Ucho | z łożyskiem przegubowym ISO MP6 bez łożyska przegubowego ISO MP4 |
| Przedłużone ucho spawane | z łożyskiem przegubowym ISO MP5 bez łożyska przegubowego ISO MP3 |
| Czopy | pośrodku ISO MT4 |
| Standardowe | maksymalna prędkość: 0.5 m/s temperatura pracy: -20 / 80 °C ciecz robocza: oleje mineralne |
| Nisko tarciowe | maksymalna prędkość: 1 m/s temperatura pracy: -20 / 80 °C ciecz robocza: oleje mineralne |
| Viton | maksymalna prędkość: 1 m/s temperatura pracy: -20 / 150 °C ciecz robocza: oleje mineralne , estry fosforowe |
| Ciecze HFC | maksymalna prędkość: 1m/s temperatura pracy: -20 / 80 °C ciecz robocza: HFC |
| Materiał tłoczyska | chromowana stal CK45 twarda chromowana stal nierdzewna ulepszana cieplnie chromowana stal stal z powłoką niklowo-chromową (Ni-Cr) hartowana chromowana stal |
| Końcówka tłoczyska | gwint zewnętrzny gwint wewnętrzny tenon |
| Płyta CETOP | ISO 4401-03 NG6 ISO 4401-05 NG10 |
| Odprowadzenie przecieków z dławnicy | na życzenie Klienta |
Funkcje i aplikacje

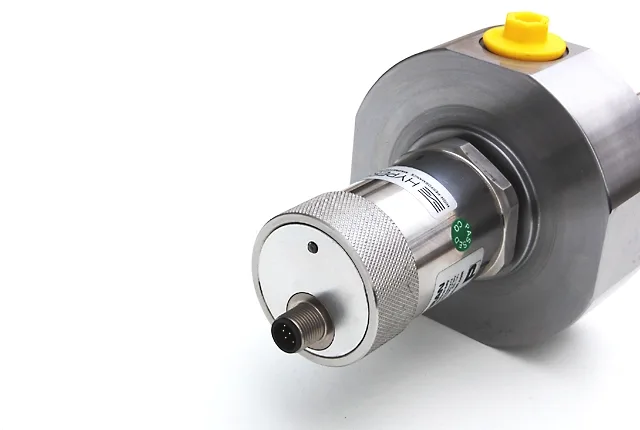

Przetwornik magnetostrykcyjny działa bez kontaktu fizycznego, wykorzystując pole magnetyczne do określenia położenia tłoka.
Zintegrowane płyty CETOP umożliwiają bezpośredni montaż zaworów i serwo zaworów ISO 4401 na siłowniku, co zmniejsza objętość oleju między zaworem a siłownikiem i ułatwia sterowanie pozycją w pętli zamkniętej.
Wyjmowana stalowa osłona chroni delikatne zewnętrzne części przetwornika przed przypadkowymi uderzeniami podczas transportu, instalacji i eksploatacji.
